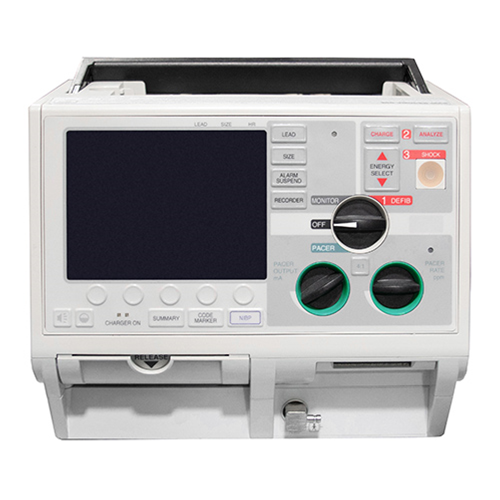

Zoll M Series

CARACTERÍSTICAS DE ZOLL SERIE M

El desfibrilador Zoll Serie M combina la monitorización avanzada del paciente, la estimulación no invasiva, la visualización del ECG y la desfibrilación con impresión y grabación en un solo dispositivo. Este desfibrilador Zoll se puede utilizar en todas las situaciones de reanimación en un hospital o el uso de EMS. Puede configurarse para funcionar en modo manual, consultivo o semiautomático. El desfibrilador de la serie M de Zoll es compatible con el CPR-D-padz para utilizar la Ayuda Real CPR que proporciona información al reanimador durante la RCP. Se pueden instalar tarjetas PCMCIA para registrar el ECG, los datos de voz y otros datos del sistema que se pueden revisar y archivar en un ordenador.

• Capacidad de suministrar 360 julios de energía (200 julios para las unidades bifásicas).
• Puede utilizarse en los modos de desfibrilación manual y semiautomática.
• Monitorización de la RCP que proporciona información visual y sonora para mantener las compresiones al ritmo recomendado por la AHA/ERC.
• Estimulación externa con corriente y pulsos por minuto continuamente variables.
• Evolución de los signos vitales, incluyendo la frecuencia cardíaca, la SpO2, el CO2 tidal final, la respiración y la presión arterial sistólica, diastólica y media no invasiva.
• Análisis de ECG de 3, 5 o 12 derivaciones.

ESPECIFICACIONES DE ZOLL SERIE M

Dimensiones

• Altura: 6.8 pulg (17.3 cm)
• Anchura: 10.3 pulg (26.2 cm)
• Profundidad: 8.2 pulg (20.8 cm)
• Peso: 13.5 lbs (6.14 kg)

Alimentación

• Alimentación de CA: 100-120 ~ 50/60 Hz, 220-240 ~ 50 Hz, 220 VA
• Entrada de CC (opcional): 10-29 V. 130 W

Batería (PD 4410)

• Tipo: Recargable, de plomo ácido sellado
• Peso: 2.2 lbs (1 kg)
• Tensión: 2V/célula; 5 células conectadas en serie
• Tiempo de recarga: 4 horas o menos con el cargador integrado
• Tiempo de funcionamiento: Para un paquete de baterías nuevo y completamente cargado a 20 °C: 35 descargas del desfibrilador a la máxima energía (360 J), o 2.75 horas de monitorización continua de ECG, o 2.25 horas de monitorización/estimulación continua de ECG a 60 mA, 80 latidos/min.

Batería (Batería XL)

• Tipo: Recargable, de plomo ácido sellado
• Peso: 3.7 lbs (1.7 kg)
• Tensión: 2V/celda; 5 celdas conectadas en serie
• Tiempo de recarga: 7.2 horas o menos con el cargador integrado
• Tiempo de funcionamiento: Para un paquete de baterías nuevo y completamente cargado a 20 °C: 60 descargas del desfibrilador a la máxima energía (360 J), o 4 horas de monitorización continua de ECG, o 3.25 horas de monitorización/estimulación continua de ECG a 60 mA, 80 latidos/min.

Marcapasos

• Tipo: Demanda VVI; asíncrono (frecuencia fija) cuando se utiliza sin cables de ECG o en modo de estimulación ASYNC.
• Tipo de pulso: Rectilíneo, corriente constante.
• Forma y duración del pulso: Rectilínea, 40 milisegundos ±2 milisegundos
• Amplitud de pulso: Variable de 0 mA a 140 mA ±5% o 5 mA, lo que sea mayor. Se muestra digitalmente en el monitor (aumenta o disminuye en un valor de 2 mA).
• Frecuencia de estimulación: Variable de 30 ppm a 180 ppm ±1,5% (aumenta o disminuye en un valor de 2 ppm).
• Protección de la salida: Totalmente protegida y aislada del desfibrilador.
• Almohadillas de electrodos multifunción (MFE): Almohadillas MFE pregelificadas anteriores y posteriores específicamente diseñadas para adultos, y Stat-padz multifunción empaquetadas en pares.

Desfibrilador

• Forma de onda: Sinusoide amortiguada.
• Rango de Impedancia del Paciente: Mínimo: 15 oms; Máxima: 250 ohmios; Rango de paleta interna: 7 – 250 ohmios
• Modo sincronizado: Sincroniza el pulso del desfibrilador con la onda R del paciente. Retraso máximo de 60 ms entre el pulso de sincronización y el suministro de energía.
• Paletas: Estándar anterior/posterior para adultos y pediátrico. Las palas para adultos se deslizan para exponer las palas pediátricas.
• Aviso de desfibrilación: Evalúa la conexión de los electrodos y el ECG del paciente para determinar si es necesaria la desfibrilación.
• Precisión de la medición de la impedancia del electrodo multifunción: 0 ohmios – 250 ohmios ±10% o 5 ohmios, lo que sea mayor.

Monitorización de ECG

• Conexión del paciente: Cable de ECG de 3, 5 o 12 derivaciones, paletas o almohadillas MFE.
• Tamaño del ECG: 0.5, 1, 1.5, 2, 3 cm/mV – visualización en el monitor
• Rango de frecuencia cardíaca: 30 – 300 lpm
• Precisión de la frecuencia cardíaca: ±5%.
• Protección de entrada: Totalmente protegido contra desfibrilación. Un circuito especial evita la distorsión del ECG por el pulso del marcapasos.
• Tendencias de los signos vitales: Frecuencia cardíaca, SpO2, CO2 tidal final, frecuencia respiratoria y valores no invasivos de presión arterial sistólica, diastólica y media.

Monitorización de la RCP

• Profundidad de compresión: de 0.75 a 3 pulgadas ±0.25 pulgadas (de 1.9 a 7.6 cm ±0.6 cm)
• Frecuencia de compresión: De 50 a 150 compresiones por minuto

Pantalla

• Tipo de pantalla: Alta resolución, pantalla electroluminiscente o de cristal líquido (LCD)
• Tamaño de la pantalla: 5.66 pulgadas (14.4 cm) en diagonal (pantalla EL)
• Velocidad de barrido: 25 mm/seg, 50 mm/seg (configurable para el registro de ECG de 12 derivaciones)
• Tiempo de visualización: 4 segundos

Grabador

• Papel: 80 mm térmico (ancho de rejilla) 90 mm (ancho de papel)
• Velocidad: 25 mm/seg (configurable para la impresión de ECG de 12 derivaciones a 50 mm/seg)
• Retraso: 6 segundos
• Método de impresión: Cabezal de impresión térmico de alta resolución.
• Modos de impresión: Manual o automático – configurable por el usuario.
• Control de encendido/apagado: Panel frontal y paleta.
• Función automática: Grabación de 15 segundos iniciada por la activación de la alarma o la descarga del desfibrilador.

Tarjeta PCMCIA

• Capacidad: Tarjeta flash estándar de la serie II – de 1 megabyte a 16 megabytes
• Grabación de audio: Datos de audio digitales comprimidos

MÁS INFORMACIÓN SOBRE EL ZOLL SERIE M

Información y Conectividad Ampliadas

La Serie M amplía sus capacidades de información. Un nuevo sistema de marcadores de código sigue los algoritmos de la AHA y facilita la elaboración de gráficos con anotaciones de voz y datos «de un solo toque». Los nuevos marcadores de código se imprimen en los informes de resumen y una tarjeta PCMCIA extraíble facilita la descarga de información a un PC para el análisis de plantillas Utstein. Una tarjeta MIB y una tarjeta RS 232 proporcionan una verdadera conectividad de arquitectura abierta con el HIS y el CIS.

Conexiones Sencillas para la Confianza del Operador

La serie M proporciona un conector común para las palas y las almohadillas. No hay adaptadores ni conexiones erróneas que puedan retrasar los esfuerzos por salvar vidas. Las palas pediátricas incorporadas y una línea completa de electrodos desechables satisfacen todas las demandas

Paquete Xtreme para Protección y Gestión de Cables

El Xtreme Pack protege la Serie M incluso en las situaciones de uso más duras. La funda de goma, duradera y resistente, almacena cómodamente los cables, los electrodos, las baterías y los accesorios. La funda lavable rodea completamente la unidad para una protección inigualable y un acceso inmediato a todos los controles, conexiones de pacientes y pantallas.

Recodificador Incorporado para una Documentación Precisa

Un grabador de gráficos de tiras de 3 canales incorporado con papel de 60 mm proporciona una impresión para todos los ECG, un código completo s u m a r i o , así como la desfibrilación, la estimulación, el cuidado del paciente y la documentación del tratamiento después del evento.

Siempre Listo con Alimentación de CA y Cargador de Batería Incorporados

Un cargador interno recarga automáticamente la batería cada vez que se enchufa la unidad. La alimentación de CA integrada permite que la unidad funcione continuamente en cualquier lugar del hospital.

Limpieza

Los productos de la Serie M y sus accesorios son químicamente resistentes a las soluciones de limpieza más comunes y a los detergentes no cáusticos. La siguiente lista incluye las soluciones de limpieza aprobadas;

• Alcohol isopropílico al 90% (excepto los adaptadores y el cable del paciente)
• Agua y jabón
• Blanqueador de cloro (30 ml/l de agua)

ZOLL recomienda limpiar el dispositivo, las paletas y los cables con un paño suave y húmedo, y con los productos de limpieza mencionados. Las piezas de la grabadora deben limpiarse únicamente con un paño suave y húmedo.

No sumerja ninguna parte del aparato (incluidas las paletas) en agua. No utilice cetonas (MEK, acetona, etc.). Evite el uso de productos abrasivos (por ejemplo, toallas de papel) en la ventana de visualización. No esterilice la unidad.

Se debe tener especial cuidado en limpiar las palas de desfibrilación después de cada uso. La acumulación de gel interferirá con la monitorización del ECG de las palas (primera mirada) y puede producir un peligro de descarga para el operador. Mantenga limpios los mangos de las palas.

Limpieza del Cabezal de Impresión de la Grabadora

Para limpiar el cabezal de impresión de la grabadora, siga los siguientes pasos:

• Presione y tire del cajón del compartimento del papel donde se encuentra la etiqueta RELEASE.
• Retire el papel (si es necesario).
• Tire del cajón hasta el final.
• Incline la unidad hacia atrás para que la parte inferior del cajón sea fácilmente visible.
• Localice la lengüeta de plástico en la parte posterior del cajón.
• Presione la lengüeta (desenganchando el reborde de plástico) y tire del cajón hasta sacarlo.
• Localice la fila de cerdas suaves y finas. 8. 8. Localice una línea negra fina (cabezal de impresión) adyacente y paralela a las cerdas.
• Limpie suavemente la línea negra delgada con un hisopo humedecido con alcohol (isopropílico). Seque los restos de alcohol con un nuevo bastoncillo.
• Vuelva a colocar el cajón y el papel en la unidad.

Cambio de Papel

Presione hacia abajo y tire del cajón de la bandeja de papel donde se encuentra la etiqueta «RELEASE». El cajón se desliza para abrirse.

Compruebe que el suministro de papel es suficiente. Si el suministro de papel es escaso, retire el papel de la bandeja. Coloque una nueva almohadilla de papel térmico en la bandeja con el papel que sale de la parte superior de la almohadilla y la rejilla hacia arriba.

Saque suficiente papel de la almohadilla para que el papel se extienda fuera de la grabadora de tiras cuando el cajón del compartimento del papel esté cerrado.

Cierre el cajón del compartimento del papel empujando el cajón hacia dentro y presionando ligeramente hacia abajo donde se encuentra la etiqueta «RELEASE» hasta que el cajón quede a ras de la parte frontal del aparato.

INFORMACIÓN GENERAL SOBRE DESFIBRILADORES

¿Por qué la Desfibrilación?

• Parada cardiaca súbita (PCS) – Ritmo irregular rápido que hace temblar el corazón
• Causa: Fibrilación ventricular (FV)
  • Puede provocar la muerte si no se administra una descarga de emergencia
• Desfibrilación – para contrarrestar la fibrilación

Desfibrilador

• Dispositivo utilizado para administrar una corriente eléctrica (descarga) al corazón
• Tipos de desfibriladores
  • Manual externo
  • Manual interno
  • Externo automatizado (DEA)
  • Externo semiautomático
  • Desfibrilador cardioversor implantable (DCI)

Desfibrilador Externo Manual

• Ampliamente utilizado en hospitales y clínicas
• Lector de electrocardiogramas incorporado
• El médico diagnostica la enfermedad y administra la descarga mediante paletas o almohadillas

Desfibrilador Interno Manual

• Utilizado exclusivamente en los quirófanos
• La carga se administra mediante paletas internas en contacto directo con el corazón

Desfibrilador Externo Automático (DEA)

• Utilizado por personas no profesionales que requieren poca formación
• Incorpora un analizador del ritmo cardíaco
• Indica si es necesaria una descarga

Desfibriladores Externos Semiautomáticos

• Utilizados por paramédicos y técnicos de emergencias médicas
• Capacidades automatizadas del DEA
• Con pantalla de ECG y opción de control manual

Desfibrilador Cardioversor Implantable

• Implantes similares a los marcapasos
• Monitoriza constantemente el ritmo cardíaco
• Administra automáticamente descargas en caso de arritmias

Tipos de Onda – Forma de la Corriente de Desfibrilación

• Forma de onda sinusoidal amortiguada monofásica: suministra energía en una dirección
  • Depende del ajuste de la configuración de los julios
• Forma de onda sinusoidal amortiguada bifásica – flujo de corriente bidireccional
  • Mide la impedancia del paciente y suministra una dosis precisa de electricidad
  • Utiliza niveles de energía significativamente bajos
  • Disminuye el riesgo de quemaduras en el daño miocárdico

Zoll Serie M Reconstruido

Soma Tech Intl ofrece el sistema de desfibrilador Zoll Serie M reconstruido hasta un 50% por debajo de los precios originales con el mismo servicio y garantía que nuevo. El desfibrilador Zoll Serie M no sólo es técnicamente reformado, sino también cosméticamente reformado para que funcione y parezca nuevo. Cuando el proceso de reacondicionamiento se inicia, el Zoll Serie M esta cuidadosamente inspeccionado y probado por nuestros propios ingenieros biomédicos que son calificados y certificados para trabajar con desfibriladores. Si es necesario, las piezas se sustituyen para asegurarse de que todos los aspectos del desfibrilador funcionane con eficaz. Una vez que todo está en orden, la unidad se calibra de nuevo a las especificaciones originales del fabricante de ingeniería. Esto asegura que la unidad está funcionando de la misma manera que cuando salió originalmente del fabricante. Después de que el sistema Zoll funciona como nuevo, se somete a un proceso especial de restauración cosmética. El Serie M se limpia, se reparan los pequeños arañazos y abolladuras, se pinta y se sustituyen las nuevas calcomanías si es necesario. Después de este proceso de restauración extenuante, la unidad funciona y se ve como nueva. Soma Tech tiene la certificación ISO 13485 y asegura que la mejor calidad se da a todos los equipos médicos de capital que venden. Antes de que el Desfibrilador Zoll Serie M sea etiquetado como listo para el paciente y empaquetado para su envío, pasa por una última prueba de control de calidad que asegura que todos los aspectos vuelven a funcionar como deberían. Si desea comprar un sistema de desfibrilador Zoll reacondicionado, póngase en contacto con nosotros en [email protected] o llámenos al 1-800-GET-SOMA.

Soma Tech Intl también está buscando activamente para comprar un Zoll Serie M desfibrilador. Si usted o su instalación está buscando para vender su Zoll Seire M, asegúrese de ponerse en contacto con Soma Tech Intl Soma tiene un departamento de compras dedicado y experimentado que le ayuda a través de todo el proceso. La venta de su sistema de desfibrilador Zoll Serie M usado o de segunda mano a Soma Tech elimina el intermediario en la ecuación. Esto también asegura que su centro médico obtiene el mejor precio por su equipo. Soma Tech cumple al 100% con la normativa HIPPA y se asegura de que su equipo llegue a nuestras instalaciones en las mismas condiciones en las que salió del suyo. Soma Tech también da la opción de crédito de intercambio en su equipo médico. Si usted o su centro está buscando recuperar espacio para nuevos equipos, o busca actualizar los equipos actuales, póngase en contacto con el departamento de compras en [email protected] o envíenos un mensaje en nuestro sitio web Sell to Soma.
